mcp1640/b/c/d开关稳压器

0.65v启动同步升压调节器带真实输出断开或输入/输出旁路选项

mcp1640bt-i/chy

mcp1640bt-i/chy

mcp1640bt-i/chy

特征

aec-q100合格

典型效率高达96%

通过汽车aec-q100可靠性测试

800 ma典型峰值输入电流限制：

-iout>100 ma@1.2v vin，3.3v vout

-iout>350 ma@2.4v vin，3.3v vout

-iout>350 ma@3.3v vin，5.0v vout

低启动电压：0.65v，典型3.3v vout

@1毫安

低工作输入电压：0.35v，典型3.3v

电压@1 ma

可调输出电压范围：2.0v至5.5v

zui大输入电压? 电压输出<5.5v

自动pfm/pwm操作（mcp1640/c）：

pfm操作禁用（mcp1640b/d）

pwm操作：500 khz

低设备静态电流：19?a，典型值

pfm模式（不切换）

内部同步整流器

内部补偿

浪涌电流限制和内部软启动

可选的逻辑控制停机状态：

真实负载断开选项（mcp1640/b）

输入到输出旁路选项（mcp1640c/d）

关断电流（所有状态）：<1?a

低噪音、防振铃控制

过热保护

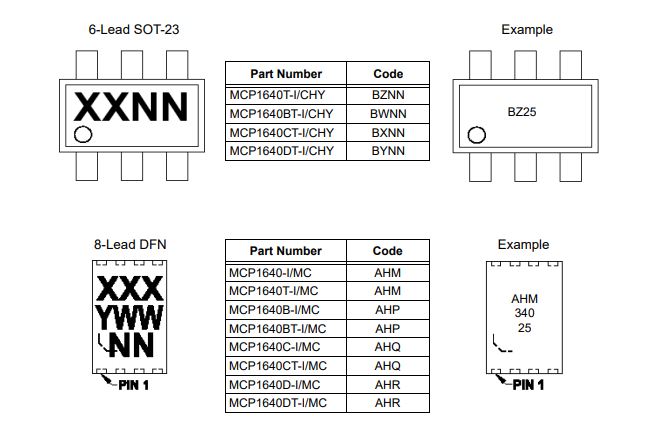

可用软件包：

-6-导线sot-23

-8-导线2 mm x 3 mm dfn

一般说明

mcp1640/b/c/d是一种紧凑、高效、，

固定频率、同步升压dc-dc

转换器。它提供了易于使用的电源

由单电池供电的应用尊龙ag旗舰厅的解决方案，

双电池或三电池碱性电池、镍镉电池、镍氢电池和单电池锂离子电池或锂聚合物电池。

低压技术允许调节器启动

无高涌流或输出电压过冲

来自低0.65v输入。实现了高效率

通过集成低电阻n通道升压

交换机和同步p通道交换机。全部的补偿和保护电路集成到

尽量减少外部组件的数量。对于待机应用程序，mcp1640仅消耗

空载运行时为19?a，并提供真实的

关机时断开输入到输出的连接（en=gnd）。其他设备选项可通过以下方式获得：

仅在pwm模式下运行，并将输入连接到

设备关闭时的输出。

“真实”负载断开模式提供输入到输出隔离，同时通过移除设备来禁用设备

从输入到输出的正常升压调节器二极管路径。输入到输出旁路模式选项使用集成低电平将输入连接到输出

电阻p沟道mosfet，提供低在深度睡眠模式下工作的电路的偏置电压。

这两种选项消耗的输入电流均小于1?a。输出电压由一个小的外部电阻器设置

分隔器。提供两种封装选项，6芯sot-23和8引线2 mm x 3 mm dfn。这个

mcp1640/b/c/d是aec-q100，适用于汽车

应用

制造商: microchip

产品种类: 开关稳压器

rohs:  详细信息

安装风格: smd/smt

封装 / 箱体: sot-23-6

拓扑结构: boost

输出电压: 2 v to 5.5 v

输出电流: 350 ma

输出端数量: 1 output

输入电压（zui小值）: 350 mv

输入电压（zui大值）: 5.5 v

静态电流: 19 ua

开关频率: 500 khz

zui小工作温度: - 40 c

zui大工作温度: + 85 c

资格: aec-q100

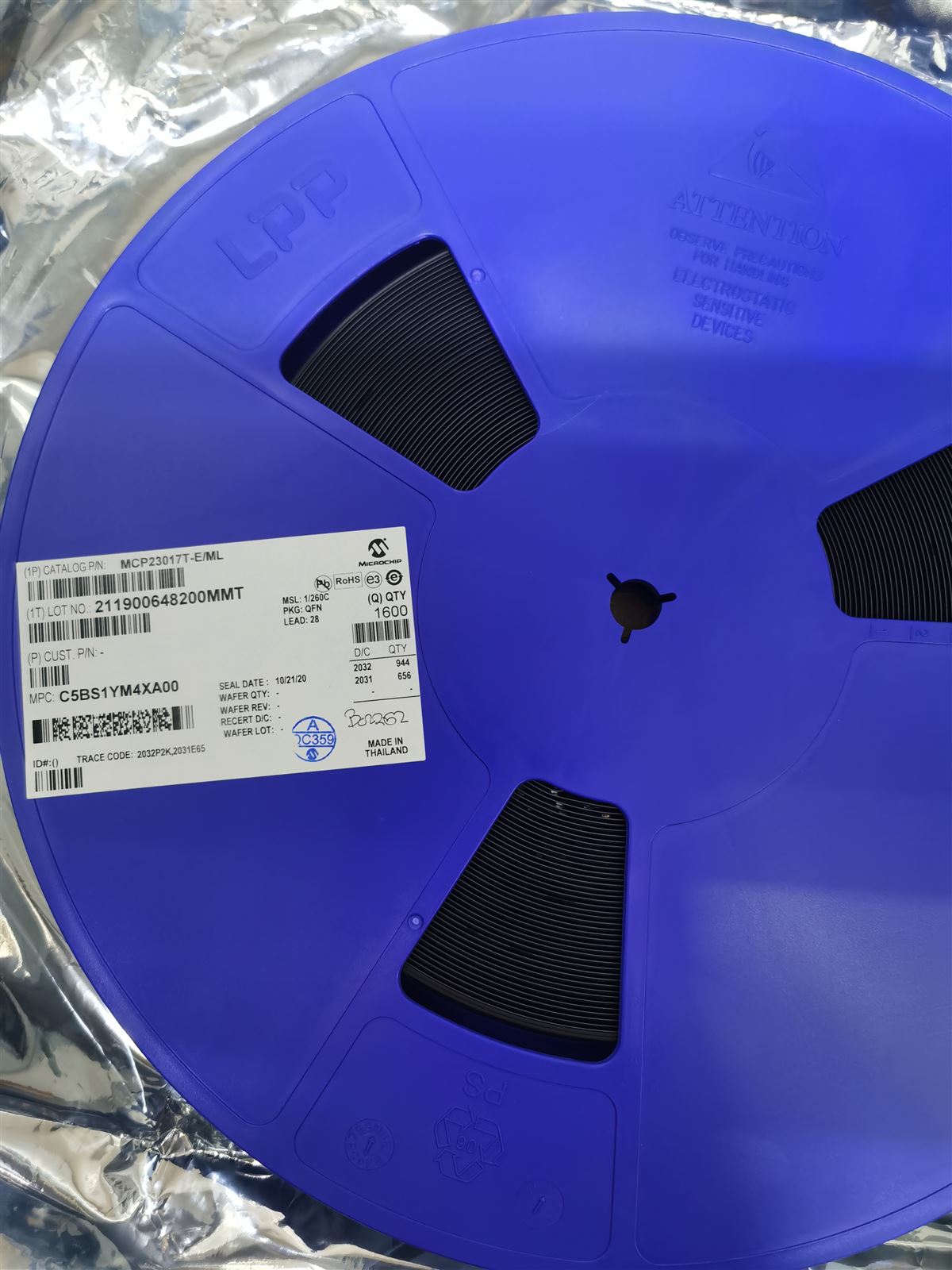

封装: reel

封装: cut tape

封装: mousereel

商标: microchip technology / atmel

负载调节: 0.01 %

产品类型: switching voltage regulators

3000

子类别: pmic - power management ics

类型: switching regulator

单位重量: 36 mg
