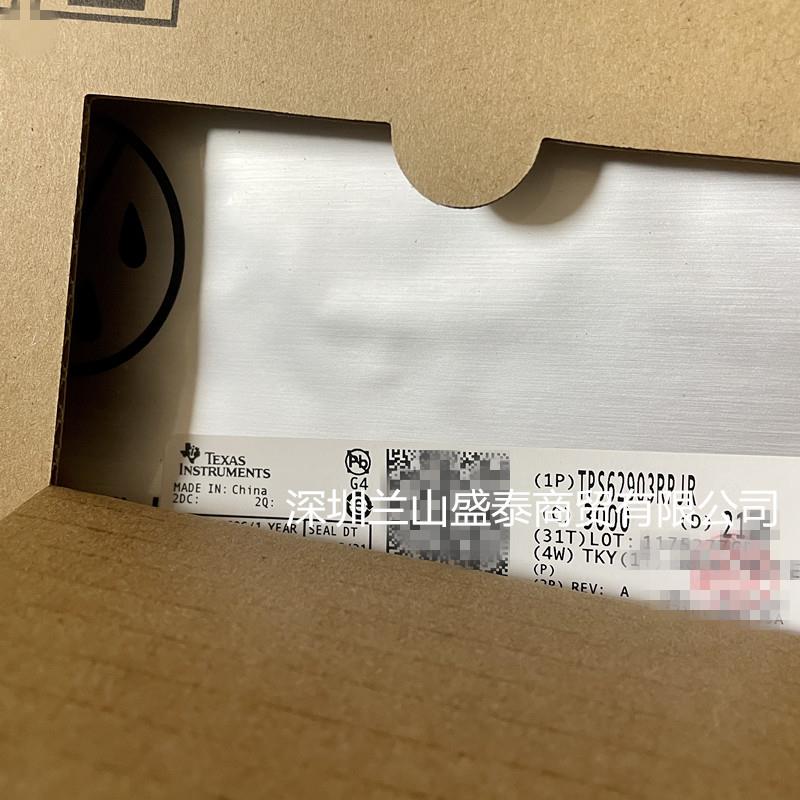

tps62903rpjr 同步降压 直流/直流转换器 电机驱动系统应用 原装现货-尊龙凯时入口

采用 1.5mm × 2mm qfn 封装的 tps62903 3v 至 17v、高效率和低 iq 降压转换器
1 特性
? 在宽占空比和负载范围内可实现高效率
– iq：4μa（典型值）
– 可选开关频率：2.5mhz 和 1.0mhz
– rds(on)：62mω 高侧，22mω 低侧
– 自动效率增强 (aee)
? 间距为 0.5mm 的小型 1.5mm × 2.0mm vqfn 封装
? 高达 3a 的持续输出电流
? 整个温度范围（-40°c 至 150°c）内的反馈电压精
度达 ±0.9%
? 可配置的输出电压选项：
– vfb 外部分压器：0.6v 至 5.5v
– vset 内部分压器：16 个电压选项（0.4v 至
5.5v）
? 带 100% 模式的 dcs-control? 拓扑
? 高度灵活且易于使用
– 针对单层布线的引脚排列进行了优化
– 精密使能输入
– 强制 pwm 或自动省电模式
– 电源正常状态输出
– 可选有源输出放电
– 可调软启动和跟踪
? 无需外部自举电容器
? 使用 tps62903 并借助 webench? power
designer 创建定制设计方案
2 应用
? 工厂自动化和控制

? 楼宇自动化
? 数据中心和企业级计算
? 电机驱动系统
? 电力输送
? pc 和笔记本电脑
3 说明
tps62903 是一款高效、小巧、灵活且易用的同步降压
直流/直流转换器。2.5mhz 或 1.0mhz 的可选开关频率
支持使用小型电感器，并提供快速瞬态响应。该器件利
用 dcs-control 拓扑支持 ± 1% 的高 vout 精度。3v
至 17v 的宽输入电压范围支持各种标称输入，例如
12v 电源轨、单节或多节锂离子电池、5v 或 3.3v 电
源轨。
tps62903 可在轻负载时自动进入省电模式（如果选择
了自动 pfm/pwm）以保持高效率。此外，为了在非
常小的负载下提供高效率，该器件具有 4μa 的低典型
静态电流。aee（如果启用）可在 vin、vout 和负载
电流范围内提供高效率。该器件包含一个 mode/
smart-conf 输入，用来设置内部/外部分压器、开关
频率、输出电压放电和自动省电模式或强制 pwm 操
作。
该器件采用小型 9 引脚 vqfn 封装，尺寸为 1.50mm
× 2.00mm，间距为 0.5mm。
