ad603 描述

       ●电源电压vs：±7.5v;(8正6负)

　　●输入信号幅度vinp： 2v;

　　●增益控制端电压gneg和gpos：±vs;(1正2负)

　　●功耗：400mw;

　　●工作温度范围;

　　ad603a：-40℃～85℃;

　　ad603s：-55℃～ 125℃;

　　●存储温度：-65℃～150℃

ad603 特点

        (1)以db为单位的线性增益控制

　　(2)引脚可编程增益范围：在5脚与7脚相连接时，是-10至30db增益，11 db至 31db(90 mhz带宽)，9db至51db(9mhz带宽)

　　(3)所有中间范围(例如：1db至 41db，带宽：30mhz)

　　(4)带宽与可变增益无关

　　(5)输入噪声谱密度：1.3 nv/√hz

　　(6)增益精度：±0.5 db(典型值)

ad603 应用领域

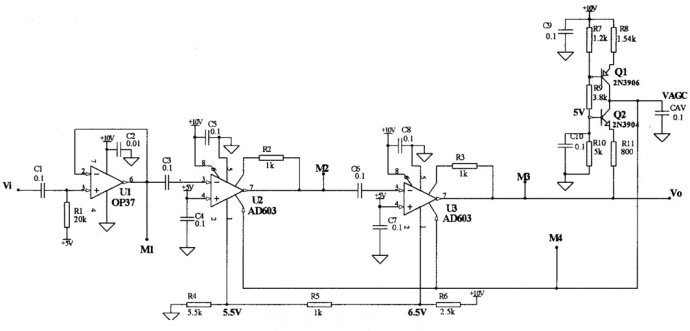

图1是由两级ad603构成的具有自动增益控制的放大电路，图中由q1和r8组成一个检波器，用于检测输出信号幅度的变化。由cav形成自动增益控制电压vagc，流进电容cav的电流q2和q1两管的集电极电流之差，而且其大小随a2输出信号的幅度大小变化而变化，这使得加在a1、a2放大器1脚的自动增益控制电压vagc随输出信号幅度变化而变化，从而达到自动调整放大器增益的目的。

图1 ad603典型应用电路
