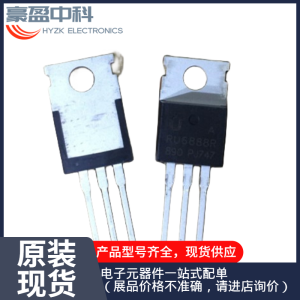

ru6888s n沟道mos管68v88a to-尊龙凯时入口

电容感应式触摸按键方案在电磁炉中的应用

1 引言

相较于机械式按键和电阻式触摸按键，电容式触摸按键不仅耐用，造价低廉，机构简单易于安装，防水防污，而且还能提供如滚轮、滑动条的功能。但是电容式触摸按键也存在很多的问题，因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰敏感得多。韩国ads针对家电应用特别是电磁炉应用，推出了一个基于ts08系列8位通用微控制器平台的电容式触摸感应方案，仅用简单的外围电路即可实现电容式触摸感应功能，方便客户二次开发。

2 方案介绍

韩国ads的电容式触摸按键方案通过一个电阻和感应电极的电容cx构成的阻容网络的充电/放电时间来检测人体触摸所带来的电容变化。如图1所示，当人手按下时相当于感应电极上并联了一个电容ct，增加了感应电极上的电容，感应电极进行充放电的时间会增加，从而检测到按键的状态。而感应电极可以直接在pcb板上绘制成按键、滚轮或滑动条的应用样式，也可以做成弹簧件插在pcb板上，即使隔着绝缘层（玻璃、树脂）也不会对其检测性能有所影响。

3.溅水，溅油的影响

在电磁炉的使用当中，常常会出现水或油溅到触摸面板上，它可能导致按键误触发，本尊龙ag旗舰厅的解决方案采用特殊软件算法可靠地将覆水溅油与手指按下的状态区分开。

4.环境自适应能力

电磁炉在工作的时候，会产生大量的热量与湿气，面板温度/湿度，电路板温度/湿度都是会在一个很宽的范围浮动，而随着使用时间的推移，包括玻璃面板、pcb板都会出现不同程序的老化，从而影响按键检测的准确度。在ts08的尊龙ag旗舰厅的解决方案中，实现了自动校准功能，实时地提供环境检测，实现环境自适应的机制。

在多种技术中，电容式触摸感应技术已经成为触摸感应技术的主流。在按键方案上，ads能为你的产品带来整体的外观档次提升，增加产品销售的亮点，提升销售业绩。

　　电容式感应触摸开关可以穿透绝缘材料外壳 20mm（玻璃、塑料等等）以上，准确无误地侦测到手指的有效触摸。并保证了产品的灵敏度、稳定性、可靠性等不会因环境条件的改变或长期使用而发生变化，并具有防水和强抗干扰能力。

　　相比传统金属触摸或机械开关：

　　■电容式感应触摸开关不需要人体直接接触金属，可以彻底消除安全隐患，即使带手套也可以使用，并且不受天气干燥潮湿人体电阻变化等影响，使用更加方便。

　　■没有任何机械部件，不会磨损，无限寿命，减少后期维护成本。

　　■其感测部分可以放置到任何绝缘层（通常为玻璃或塑料材料）的后面，很容易制成与周围环境相密封的键盘。

　　■面板图案随心所欲，按键大小、形状任意设计，字符、商标、透视窗等任意搭配，外型美观、时尚，不褪色、不变形、经久耐用。从根本上解决了各种金属面板以及各种机械面板无法达到的效果。其可靠性和美观设计随意性，可以直接取代现有普通面板（金属键盘、薄膜键盘、导电胶键盘），而且给您的产品倍增活力！

　　■现有控制程序不需要作任何改动；目前，有多种特殊接口要求的触摸式按键感应系列ic，满足您各种特殊需要的产品。

韩国opto 3d眼镜专用红外线接收头 独家代理

型号 品牌 封装 备注

r76cc5dd opto/auk sop-4 3d眼镜专用红外线接收头

r76cc5d opto/auk sop-4 3d眼镜专用红外线接收头

r76cs5j opto/auk sop-4 3d眼镜专用红外线接收头

r76cc5d(d)(spec) opto/auk sop-4 3d眼镜专用红外线接收头

r76cc5d(spec) opto/auk sop-4 3d眼镜专用红外线接收头

r76cs5j(m) opto/auk sop-4 3d眼镜专用红外线接收头

3d-r130v7j opto/auk sop-4 3d眼镜专用红外线接收头

k3d-5638m5 opto/auk sop-4 3d眼镜专用红外线接收头

全频段3d主动式眼镜(快门式)红外接收头技术主动式3d眼镜也叫快门式3d眼镜,是目前市场上最为可靠的3d技术,已在3d电视领域得到广泛的应用。3d电视的主动式3d眼镜主要分为三种,以接收和发射频率来区别,分别是20.5khz,25khz,37.9khz,应用品牌分别有samsung,panasonic,sony等,国...更多>>主动式3d眼镜也叫快门式3d眼镜,是目前市场上最为可靠的3d技术,已在3d电视领域得到广泛的应用。3d电视的主动式3d眼镜主要分为三种,以接收和发射频率来区别,分别是20.5khz,25khz,37.9khz,应用品牌分别有samsung,panasonic,sony等,国内的厂家基本参照国外的标准,只是跟随的品牌不同,虽然也有些采用的是偏光式的,但是由于价格高昂。深圳市腾轩科技发展有限公司韩国总部最近推出全频段的接收头,以适合各大品牌的电视应用。

1. 产品应用

a. 广泛应用于康佳，长虹，创维，三星等3d快门式眼镜

b.  3d电视的红外接收器集成模块和音频设备

2. 产品描述

该系列是小型化的红外遥控系统的接收器。

引脚光电二极管和前置放大器是组装在pcb上，环氧透镜作为ir滤波器设计

该模块具有优异的性能，即使在干扰环境光的应用，并提供保护对不受控制的输出脉冲

3. 产品特点

1) high ripple rejection

2) wide operating supply voltage 2.7v ～ 6.0v

3) very low supply current : 3.3v(0.5ma), 5.0v(0.6ma)

4) band pass filter center frequency : 20khz

5) epoxy ir filter characteristic : 810nm

6) maximum interference safety against optical and electrical disturbance

7) internal filter for a high frequency lighting fluorescent lamp.

8) internal pull-up output. : 52kω

4.i 主要参数.

中心波长810nm,

载波频率20khz，

低功耗，工作电压2.7-5.5v,

接收角度±45°，

接收距离8-10m

深圳市豪盈中科电子有限公司

深圳市富捷微电子科技有限公司

址址:深圳市福田区深南中路3006号佳和华强大厦a座7楼710室

add:rm710, block a, jiahe huaqiang bldg., shennan zhong rd., futian district, shenzhen, guangdong, china  518000

韩志豪：13670232322（微信同号）

tel : 86-755-82525306

fax : 86-755-82525021

e-mail : szfojan_han@163.com

www.szfojan.com

haowin.1688.com

专业生产贴片铝电解电容，固态铝电解电容，贴片电阻、二三极管（富隆follon、富捷fojan、富信fosan、厂家直营)

以及代理(集成电路ic),代理品牌:iksemi、ads、kodenshi auk、utc/友顺、富满。

tsop75d25 tsop35d25 用于3d电视机主动式眼镜同步的vishay红外接收器采用25khz载波频率

vishay intertechnology, inc.，推出两款针对与3d电视机配套使用的lcd快门眼镜而专门开发的红外接收器，扩充其光电子产品组合。表面贴装的tsop75d25和tsop35d25红外接收器可以装进主动式3d眼镜里，接收来自电视机的红外信号，确保眼镜的lcd快门能够恰当地同步开启和关闭，从而产生3d效果。

接收器的载波频率设定为25khz，这个频率比标准的遥控系统要低，有助于规避来自电视和机顶盒遥控器的可能干扰。由于电视遥控器的发射器和接收器的工作波长是940nm，tsop75d25和tsop35d25可以接收来自830nm或850nm发射器的3d同步信号，进一步避免可能的干扰。象所有vishay的红外接收器一样，tsop75d25和tsop35d25对紧凑型荧光灯、lcd背光和等离子面板的光噪声具有业界领先的抑制能力。

tsop75d25和tsop35d25把一个光电二极管、放大器、自动增益控制、带通滤波器、解调器和控制ic装进一个小型封装内，帮助客户减小3d眼镜的重量，同时接收器的超低耗电使电池寿命达到最大。由于tsop75d25和tsop35d25工作在25khz载波频率下，信号模式达到至少的最小突发长度只有6个载波周期，可以实现非常高的信噪比。最后，由于这些新款红外接收器收到的是相对基带信号调制过的同步信号，在电视机中使用一个发射器就能达到超过26米的发送距离。

tsop75d25和tsop35d25是表面贴装器件，能够以侧视或顶视方式安装。这两款器件的视角为±50°，这样能够不丢失信号的情况下让遥控器的前部大范围移动。tsop75d25的尺寸是2.3mmx3.0mmx6.8mm，具有两个透镜，tsop35d25的尺寸是4.0mmx5.3mmx7.5mm，具有一个透镜。

新款tsop75d2和tsop35d2现可提供样品，量产订货的供货周期为六周到八周。
